激光切割机的机械校正方法

激光切割机长期运行会出现机械偏移问题,切割精度随之下降。本手册详述三种核心校正方式:导轨平行度校准、工作台水平调平、对角线方正度校正。依照分步操作流程即可消除误差、恢复设备精度,保障切割加工质量稳定达标。
Mar 7th,2019 4 浏览量
激光切割机是近年来增速最快的金属切割设备之一,被广泛应用于众多行业。但设备经过长时间运行后,机械系统容易产生各类偏移问题,进而造成切割品质下降、设备加工精度降低。
因此,定期对机械系统进行校正尤为重要,机械校正的精准度会直接影响最终的切削效果。

1. 导轨平行度与光路校正

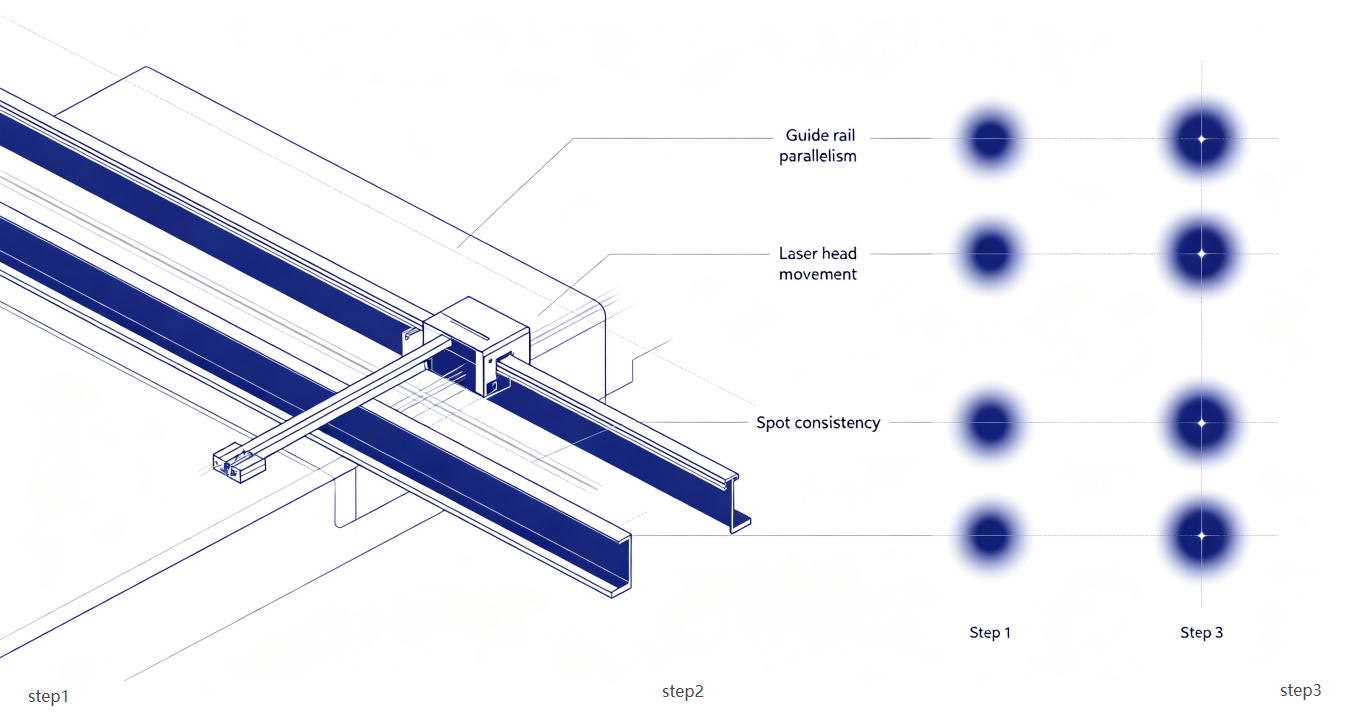

在校准两根轴向导轨的平行度时,沿轴线方向发射激光,直至轴线两端的光斑保持一致。
随后将激光头移动至轴线的近端,再次沿轴线方向射出激光,查验X轴远端与近端的光斑是否在竖直方向对齐。
最后检测右下角光斑与其余三处光斑的竖直位置是否重合。


修正步骤:
  • 若右下角点位偏低,松开左侧导轨下方铝型材与固定块之间的螺丝。
  •  在左下角的铝型材和固定块之间垫入薄铁片,小幅抬高铝型材。
  • 锁紧螺丝。
  • 重复上述操作,检测四个点位高度是否一致。
  • 若点位依旧偏低,继续加装薄铁片并重新调校,直至四个点位竖直高度统一。

2. 工作台水平校正

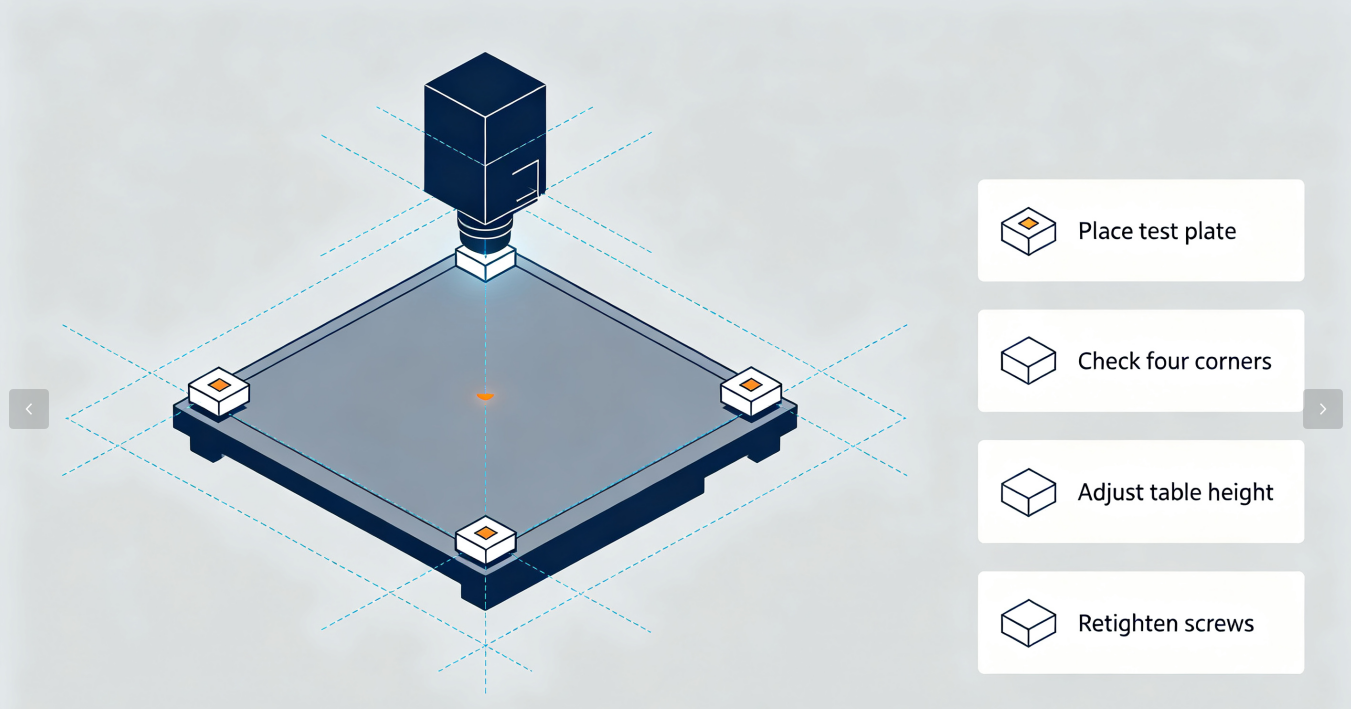

在工作台上放置一块尺寸与工作台面大致相同的平板,随后在该平板上放置一个边长约5毫米的方形小量规。

修正步骤:
  • 将激光头移动至工作台其中一个边角位置。
  • 升降喷嘴,直至喷嘴端面贴合方形小规块的顶面。
  • 依次把激光头移至剩余三个边角,使用方形规块逐一检测各点位喷嘴与板材之间的间距。
  • 找出高度最低的边角,将该点位设为基准参照点。
  • 松开工作台面板所有紧固螺丝。
  • 在螺丝对应点位,轻轻向下敲击工作台板面。
  • 再次移动激光头至该位置,使用方形规块复测高度数值。
  • 反复敲击调校、复测校验,直至此处高度数值与基准点保持一致。
  • 将激光头切换至其余各个点位,依照相同步骤完成找平调试。
  • 整张工作台所有位置高度统一对齐基准数值后,锁紧全部台面固定螺丝。

3. 方正度与对角线校准

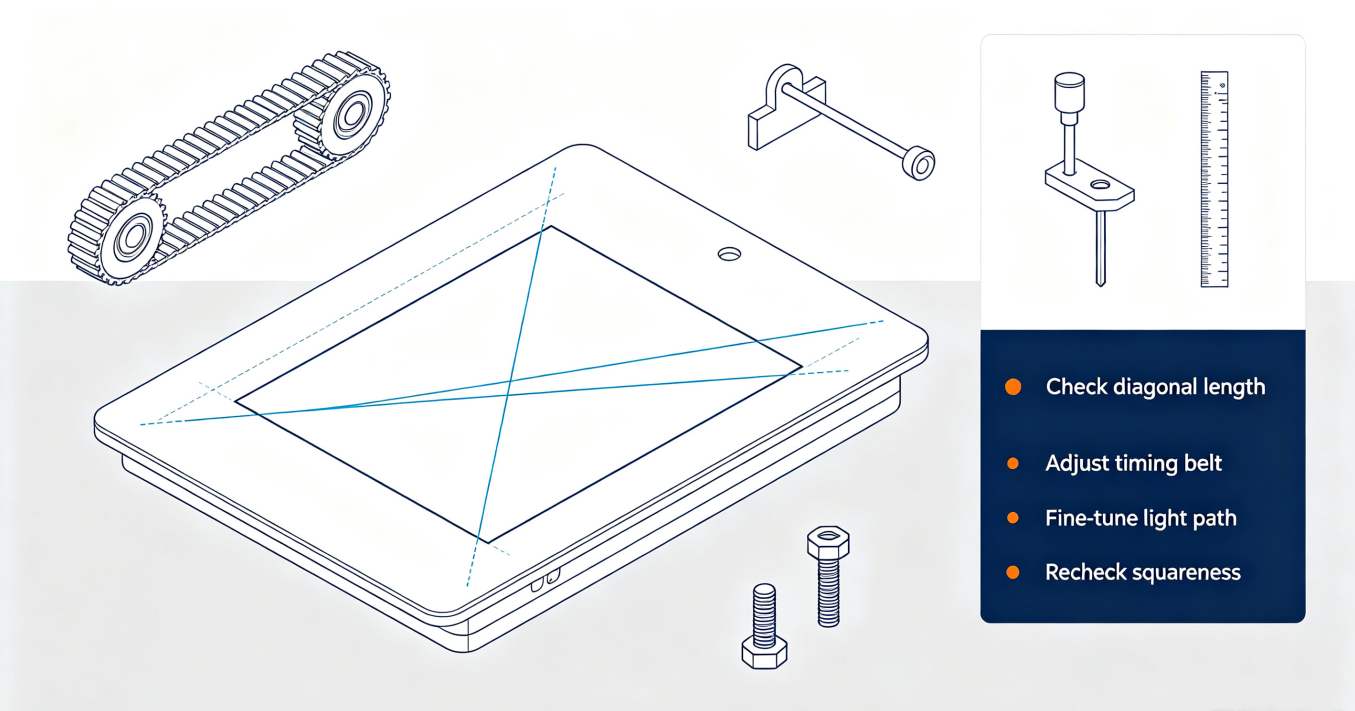

在平板或是硬纸板上裁剪出一块大小与桌面大致相仿的矩形板材。

  • A线:从右上角延伸至左下角
  • B线:从左上角延伸至右下角
              以B线作为参照基准:

修正步骤:
  1. 若线段 A 的长度差值超过 3 毫米,调整对应同步带齿位,使水平
  2. 方向略微向下倾斜。
  3. 锁紧同步带。
  4. 调校光路,将长度差值修正至接近 3 毫米。
  5. 松开右侧 Y 轴同步带上端的调节杆。
  6. 锁紧下方调节杆的固定螺丝。
  7. 对光路进行精细微调。
  8. 多次重复以上操作,直至工作台对角线精度达标。


最终建议

机械校正是保障切割品质稳定的基础。当出现毛刺、孔径变形、放电异常或是切割精度波动等问题时,建议先检测导轨平行度、工作台水平度与垂直度,再依据实际情况调试激光参数。
