海宝XPR300五轴数控龙门坡口等离子切割系统

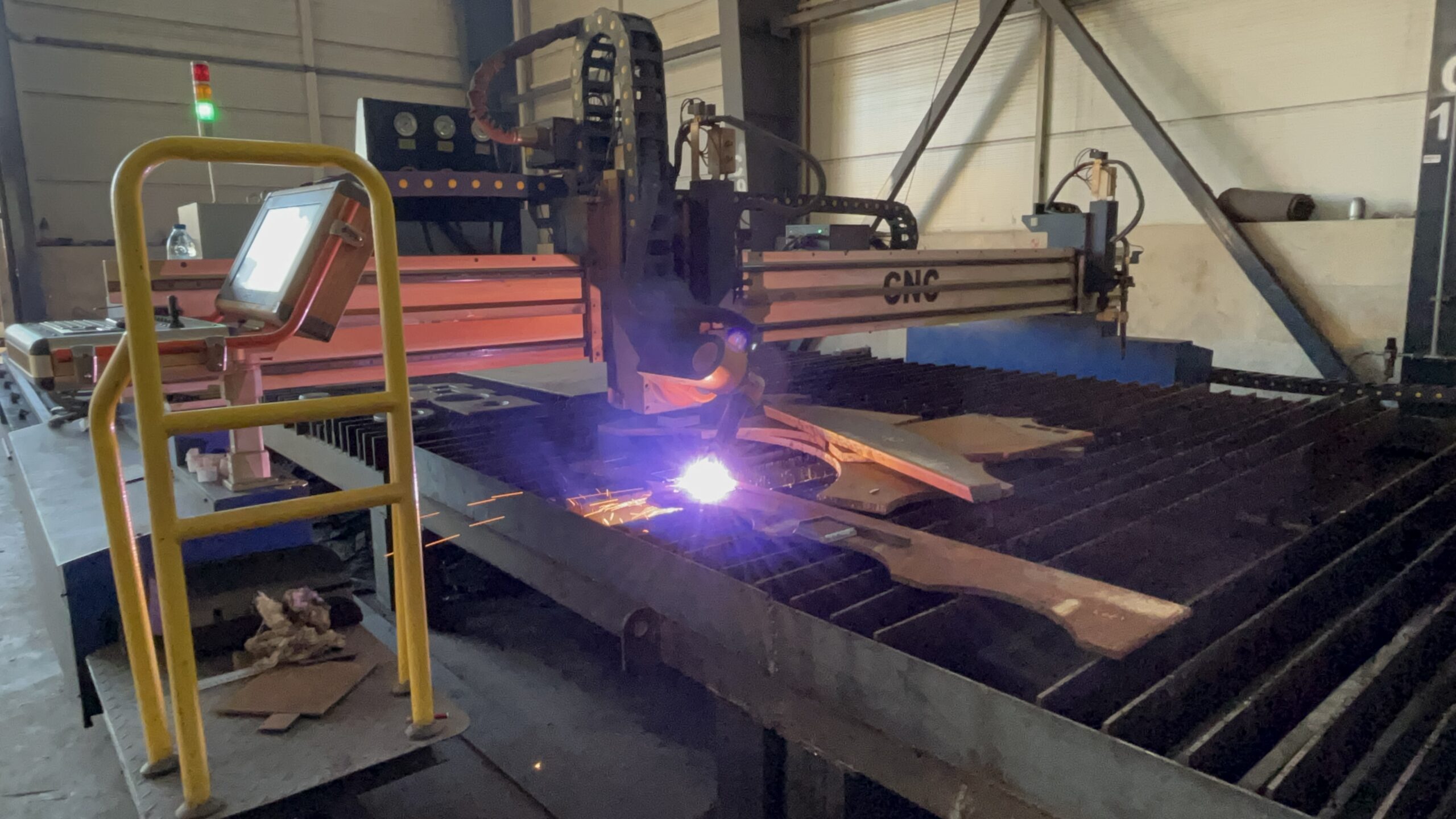

1. 海宝XPR300五轴数控龙门斜切等离子切割系统
2. V、K、X、Y 斜切。
3. 与激光斜切相比，等离子切割斜面更加平滑，切割速度也更快。 。

特征：

• 切割面积为 3000 毫米 x 16000 毫米，其他尺寸可定制
• 坚固的钢结构，专为高速行驶而设计
• 带气动开关控制、可更换格栅和浮渣收集系统的排烟台

通过吸尘清除工作过程中产生的灰尘和烟雾，营造清洁、安全、健康的工作环境。

等离子切割工艺

• 采用线性滑橇系统，可在所有轴向上实现高精度定位。

同步驱动可实现平稳无振动的运动

• 无刷交流伺服电机（所有轴）
• 小齿轮和齿条传动系统可实现平稳快速的运动
• 自动高度控制和自动点火喷灯系统
• 手电筒防撞保护

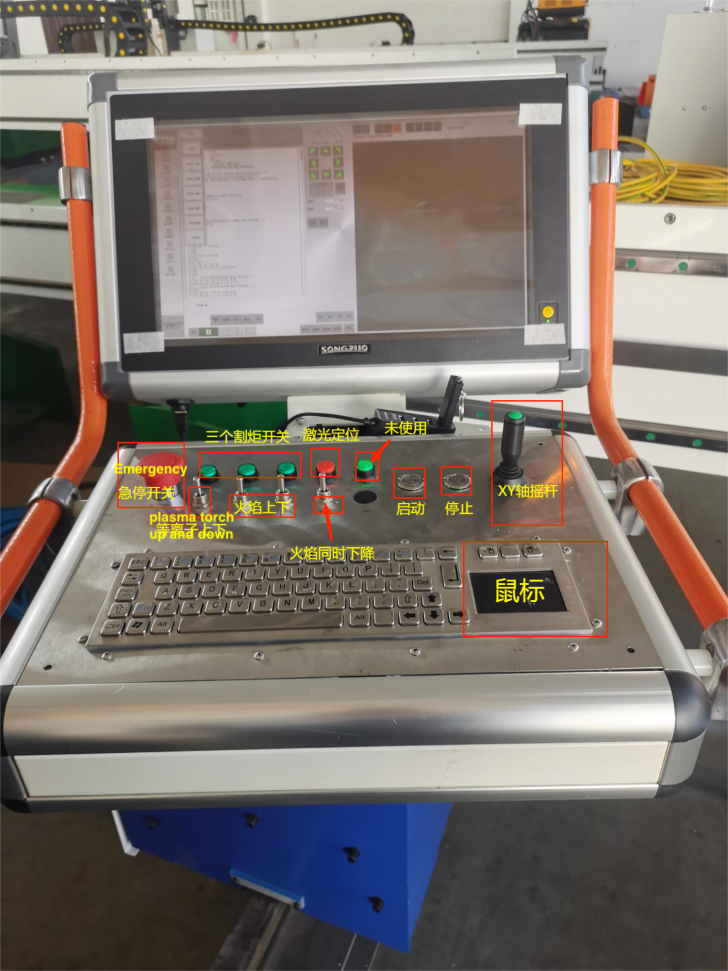

• 基于Windows的数控单元
• Vestige板材库存管理数据库，可选配自动排版程序，可节省材料并缩短时间。

• 与激光切割相比，等离子切割可降低25%的成本。在切割质量相近的情况下，等离子切割是比激光切割更理想的替代方案。

• 切削面接近 90 度，垂直粗糙度公差处于最低水平。

• 1.主要技术数据：

  姓名	龙门式数控切割机
  模型	HBEDGE–4000X14000X1A+2C
  结构	龙门架，双驱动
  轨道跨距和导轨	4000×14000毫米
  有效切割尺寸	2500×12000毫米
  传播	纵向和横向主台车：齿轮齿条式；横向从动台车：钢带式
  管式传输	横向：工业塑料拖链； 纵向：悬挂式滑轮或接地拖链
  切削厚度	等离子体：0-45 毫米，由 Hypertherm XPR300 等离子体供应器提供； 火焰切割，切割宽度 6-80 毫米，边缘火焰切割，最大切割宽度 150 毫米。
  火炬编号	1套等离子切割炬台和2套火焰切割炬台
  火炬高度控制	Beckhoff THC 等离子切割炬
  伺服系统	双1500W日本松下交流伺服电机和服务器，德国齿轮
  数控系统	德国倍福
  斜面单元	意大利Imatecno 60°斜角头
  速度调节范围	跑步速度为0-10米/分钟。
  切割燃料	等离子体：N2、O2 或空气； 火焰：氧气和液化石油气或乙炔
  文件传输	USB
  准确性	整机：符合JB/T5102-1999标准， 切割尺寸精度和质量：符合 JB/T10045.3-1999 标准，国家标准 A 级和 I 级。

  主要规格：

  不。	项目	标准
  01	水平方向有效切割范围	2500毫米
  02	有效切割长度	12000毫米
  03	驾驶模式	双驱动
  05	机器运行速度	0-10000毫米/分钟
  06	火炬提升距离	≥200 毫米
  07	自动检测THC的准确性	≤±1 毫米
  08	设定速度的容差	≤±5%
  09	主轨的直线度	≤±0.2 毫米/10 米
  10	主轨道纵向水平面	≤±0.2毫米/10米
  11	两条铁轨之间的水平度	≤±0.5 毫米/10 米
  12	两条钢轨之间的平行性	≤±2 毫米/轨距
  13	标记精度和整机整体精度 1000╳1000mm 标记速度 500-800 毫米/分钟
  14	四边容差	≤±0.5 毫米
  15	对角线容差	≤±0.5 毫米
  16	归航偏差	≤±0.2 mm
  17	对角线直线度	≤±0.3 毫米
  18	交叉路口偏差	≤±0.5 毫米
  19	沿直线/逆直线偏差	≤±0.2 mm
  20	机器切割坡度（切割面垂直）	μ(mm)=0.4+0.015a 工具：角度尺
  21	机床制造标准：符合并高于 JB/T5102-1999 标准
  22	等离子切割质量和尺寸偏差：符合并高于 JB/T10045.4-1999 标准

斜切头： Italia 50°斜角切割头，适用于V、X、Y形切割
	控制器： CABEIER CNC系统是一款专为切削行业设计的控制产品，它基于德国倍福TWINCAT软件技术平台、模块化I/O通信和EtherCAT总线控制技术。

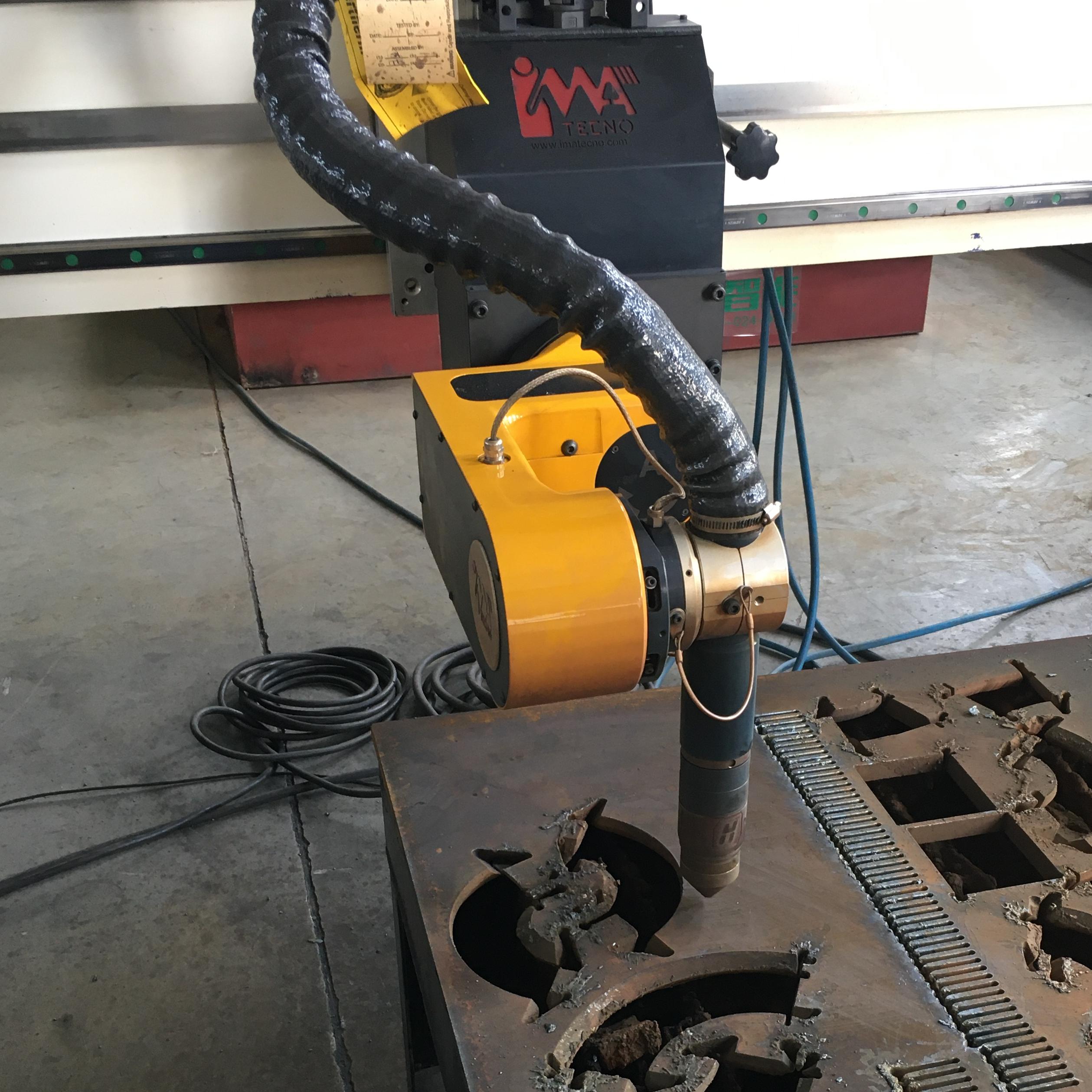

意大利 IMATECNO 自动斜切头和升降器斜切单元： 它可进行±45°角度切割，切割面光洁度完美，并带有螺栓孔。 BevelCut 可实现 Y、X、V、K 等多种焊接准备方式。 高质量带来更高的性能。斜切功能增强了您的能力。 采用 HyDefiniton 电源进行生产。BevelCut 使客户能够将传统的等离子切割转换为更复杂的切割解决方案。
